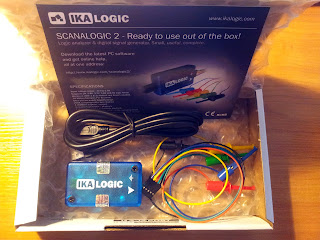

Scanalogic-2 to połączenie 4-kanałowego analizatora stanów logicznych i generatora przebiegów prostokątnych w małej, estetycznej obudowie. Niewątpliwie jego podstawową zaletą jest niska cena. Do sterowania, wizualizacji oraz przechowywania danych służy darmowe oprogramowanie ScanaStudio, za pomocą którego możemy dekodować protokoły takie jak (uart, spi, i2c, i2s, 1wire, manchester, can).
Więcej o analizatorze można poczytać na stronie polskiego dystrybutora.
Recenzja analizatora.
Ciekawy artykuł o uniwersalnej płytce analizatora.
Strony komercyjnych rozwiązań: saleae oraz usbee.
A oto przykład analizy transmisji szeregowej uart, protokół m-bus:
kanał 2 (żółty) - zapytanie od mastera do slave (selekcja adresu secondary)
kanał 1 (niebieski) - echo kanału drugiego oraz odpowiedź slave (ack)
kanał 2 (żółty) - zapytanie od mastera do slave (selekcja adresu secondary)
kanał 1 (niebieski) - echo kanału drugiego oraz odpowiedź slave (ack)
kanał 2 (żółty) - zapytanie od mastera do slave (zapytanie o dane)
kanał 1 (niebieski) - echo kanału drugiego oraz odpowiedź slave (ramka z danymi)
